HW10 Pro-skoonmaak en instandhouding

Metaal buis samestelling en demontage

Plaas die metaalbuis vertikaal in die hoofliggaam totdat 'n "klik"-klank gehoor word. Maak seker dat die metaalbuis stewig gesluit is (Fig 1). Om die metaalbuis te verwyder, druk die metaalbuis-losmaakknoppie af tot aan die einde en trek die metaalbuis opwaarts.(Fig 2)
Battery pak samestelling en demontage
1. Skuif batterypak langs die gleuf en druk die batterypak stewig vas totdat 'n "klik" geluid gehoor word. Die batterypak is gesluit.
2.Druk die batterypaklosmaakknoppie en trek die batterypak in die rigting teenoor die samestelling om die batterypak te ontsluit.
Let wel: Behalwe vir die vervanging van die batterypak, hoef die batterypak nie gereeld uitgehaal te word nie

Handstofsuiersamestelling

Plaas die stofbeker-suiginlaat van die handstofsuier in die groef van die hoofliggaamdeksel.

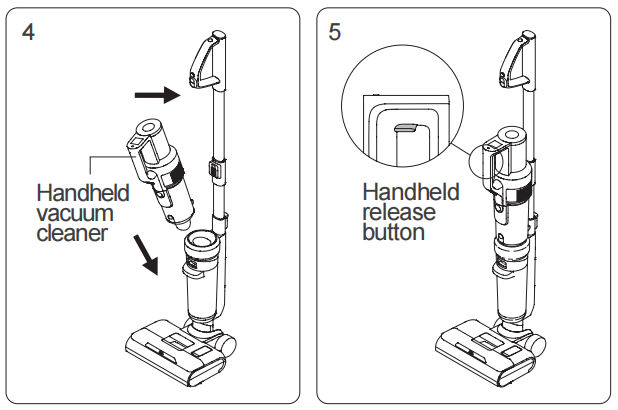

Druk die handskoonmaker na die metaalbuis totdat 'n "klik" geluid gehoor word, die handstofsuier is suksesvol op die hoofliggaam geïnstalleer. En masjien word tans as 'n regop stofsuier gebruik (Fig 4). Om die handstofsuier te verwyder, druk net die handvrymaakknoppie en lig die handstofsuier skuins opwaarts. (Fig 5)

Laadbasissamestelling

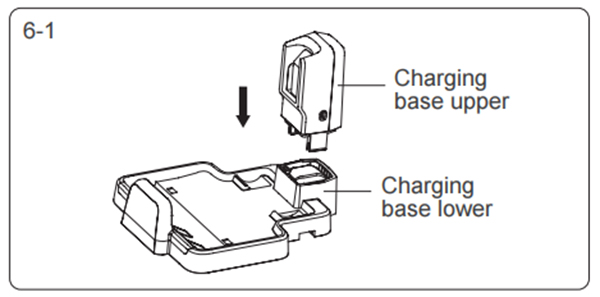

Druk ladingbasis bo na laadbasis laer totdat 'n "klik" geluid gehoor word. (Fig 6-1)

Laaihouersamestelling

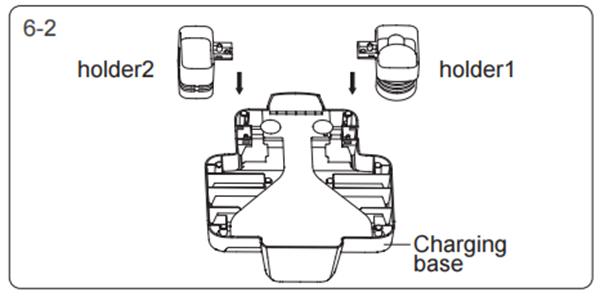

Druk die houer 1 en houer 2 in die laaibasis totdat 'n "klik" geluid gehoor word.(Fig6-2)

Plaas die masjien op die laaibasis

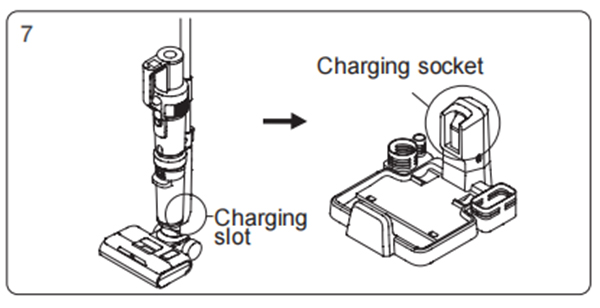

Om die masjien terug na die laaibasis te sit, hou die masjienhandvatsel vas om die masjien op te lig, mik die laaigleuf aan die onderkant van die masjien na die laaisok op die laaibasis en plaas die masjien in die laaibasis. Om die masjien te gebruik, hou die masjien se handvatsel vas en lig die masjien uit die laaibasis.(Fig7)

Vuilwatertenksamestelling en demontage

Om die vuilwatertenk af te haal, hou die masjien met een hand vas en hou die vuilwatertenk met 'n ander hand vas, druk die vuilwatertenk se vrylaatknoppie om die vuilwatertenk uit te trek. (Fig8-1)
Om die vuilwatertenk aanmekaar te sit, plaas die vuilwatertenk onder in die hoofliggaam, druk die vuilwatertenk na die hoofliggaam totdat 'n "klik" geluid gehoor word. (Fig 8-2)

Borselrol venster en borselrol samestelling en demontage

Om die borselrolvenster af te haal, hou die borselrolvenster se grendel vas en trek opwaarts om die borselrolvenster te verwyder.

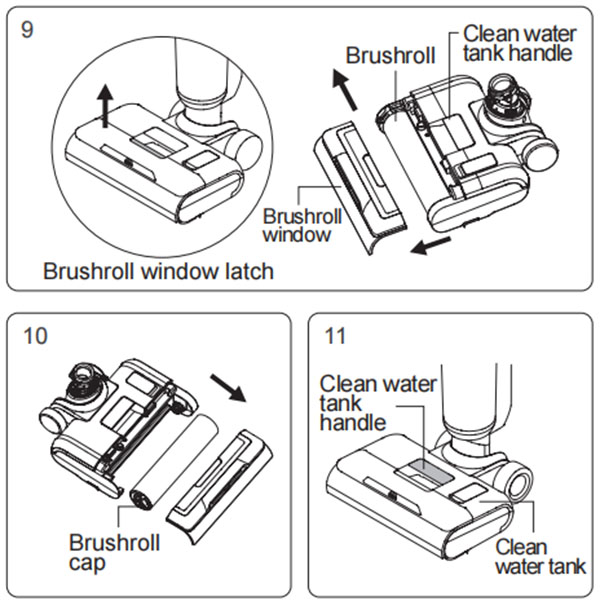

Om borselrolvenster te monteer, bring die knipsels aan twee kante van borselrolvenster in lyn met die gleuwe aan twee kante van vloerkop. Druk die kwasrol-venster af totdat 'n "klik" geluid gehoor word. (Fig9)
Demonteer/monteer borselrol: Trek borselrol se linkerdop met vinger uit om borselrol uit te haal. Hou borselrol dop, skuif borselrol linkerkant in rat, plaas borselrol in mondstuk. (Fig10)
Maak watertenksamestelling en demontage skoon
Om skoonwatertenk af te haal, hou die skoonwatertenk se handvatsel vas en trek die skoonwatertenk uit. Om skoonwatertenk aanmekaar te sit, sit die skoonwatertenk terug na die spuitstuk, belyn met die borselrolvenster. (Fig 11)

Gebruik van die produk

Let wel: Wanneer jy dit vir die eerste keer gebruik, laai asseblief die masjien volledig op voordat jy dit gebruik.

Gebruik van regop stofsuier

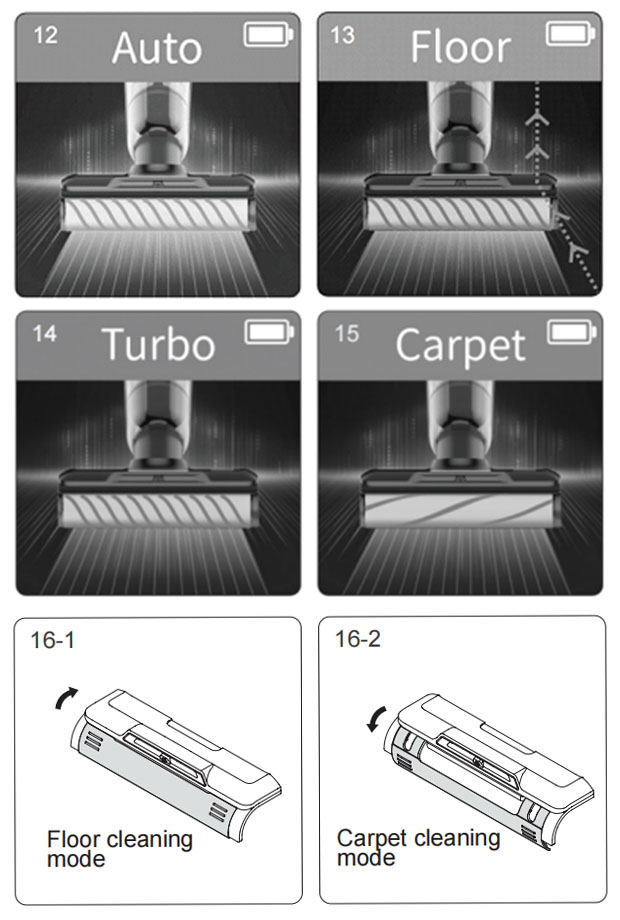

Druk die handvatsel aan/af-knoppie, die LCD-skerm en dekoratiewe ligte sal verlig, verstek is in Outo-modus (Fig 12), druk die modusknoppie om na Vloermodus oor te skakel (Fig 13), druk die modusknoppie twee keer om na oor te skakel Turbomodus (Fig 14), druk die modusknoppie drie keer om na Tapytmodus oor te skakel (Fig 15).

Druk weer die modusknoppie om terug te gaan na Outo-modus. Druk weer die handvatsel aan/af-knoppie om die masjien af ​​te skakel, die vertoonskerm en die dekoratiewe ligte gaan uit.

let wel:

1. Wanneer u mat skoonmaak, maak asseblief eers die vloerkop skoon (verwys na "Skoonmaak en Onderhoud, Vloerkopskoonmaak" vir besonderhede) en vervang die matborselrol.
2. Tydens vloerskoonmaak of selfskoonmaak, maak asseblief seker dat borselrolvenster opwaarts geskuif word.(Fig 16-1)
3. Tydens matskoonmaak, maak asseblief seker dat borselrolvenster afwaarts geskuif word.(Fig16-2)
4. Wanneer die batteryvlak laer as 20% is, kan dit nie na Tapytmodus en Turbomodus oorgeskakel word nie.

Water spuit funksie

Wanneer regop stofsuier werk, druk die watersproeiknoppie, die spuitmond spuit waaiervormige water; laat die watersproeiknoppie los om op te hou om water te spuit. (Fig 17)

Gebruik van handstofsuier

Haal handskoonmaker af, druk die handheld aan/af-knoppie, die skerm en dekoratiewe ligte sal verlig, verstek is in ECO-modus (Fig 18), druk die handheld-modusknoppie om oor te skakel na MAX-modus (Fig 19), druk dan die handmodusknoppie om terug te skakel na ECO-modus; Druk weer die handhouer aan/af-knoppie om die masjien af ​​te skakel, die vertoonskerm en die dekoratiewe ligte gaan uit.

Die handstofsuier kan verbind word met stoffering gereedskap, spleet gereedskap, elektriese matras kop of metaal buis, om verskillende areas skoon te maak.

1. Verbind met stoffering gereedskap om die stof en deeltjies op meubels oppervlak skoon te maak. (Fig 20-1)

2.Verbind met metaalbuis om stof op hoë plekke skoon te maak. Maak die boonste deksel van die metaalbuis oop, druk die handvatselknoppie opwaarts om die metaalbuis uit te brei, en steek dan die buis by die suiginlaat van die handstofsuier in om
maak die stof op 'n hoë plek skoon. (Fig 20-2)

3. Verbind met spleetgereedskap om smal plekke skoon te maak. (Fig 20-3)

4. Koppel elektriese matraskop aan om stof, hare, stofmyt ens op die bed of stofbank skoon te maak. (Fig 20-4)

nota

1. Wanneer die battery laer as 20% is, kan dit nie na maksimummodus oorgeskakel word nie.

2. Wanneer jy handstofsuier gebruik, moenie water suig nie, anders sal dit motordefek veroorsaak.

Masjien laai

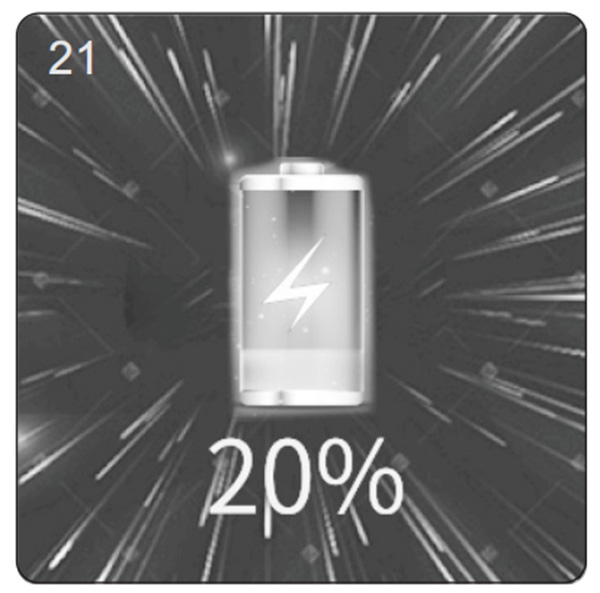

Koppel die adapter aan die kragtoevoer, sit die regop stofsuier in die laaibasis om te begin laai.(Fig 21)

nota

1. Voor die eerste gebruik, laai asseblief die batterypak volledig, en voor die tweede laai, maak asseblief die battery leeg om die lewe van die batterypak te verseker;
2. Indien die produk lank luier moet wees, laai dit asseblief een keer elke drie maande;
3. Wanneer dit nie laai nie, verwyder asseblief die adapter uit die sok om die gevaar van toevallige aanraking te voorkom.

Borselrol lugdroogfunksie (Fig 22)

In die laaimodus, druk en hou die handvatselmodusknoppie vir 3 sekondes in om die borselrol-lugdroogmodus vir 4 uur te betree. Tydens die lugdroogproses is die dekoratiewe lig aan, en die kwasrol sal met tussenposes effens draai om die lugdroogposisie aan te pas; Druk weer modusknoppie om die droogmodus af te skakel.

nota

Hierdie modus is ontwerp om te verhoed dat vogtige borselrol bakterieë of reuke teel. (Die vertoning word in Fig 22 getoon)

Borselrol en lugpad selfreinigende funksie

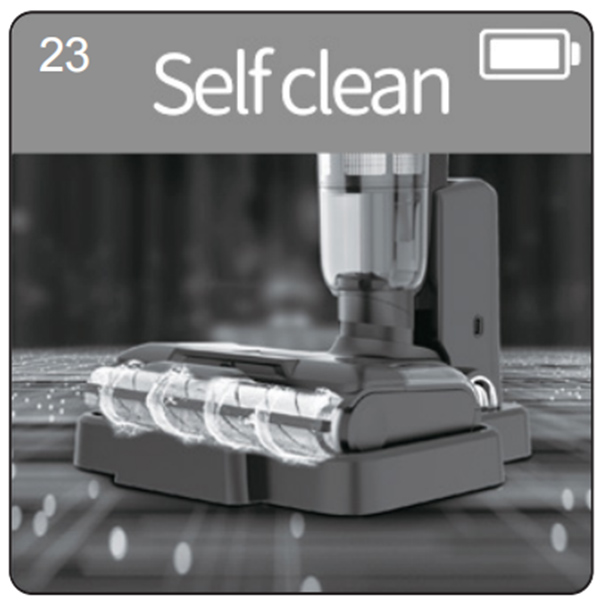

In die laaimodus, druk die selfreinigende knoppie om die skoonmaakmodus te betree (Die vertoning word in Fig 23 getoon). Nadat die selfskoonmaak voltooi is, gaan die masjien in borselrollelugdroogmodus en keer terug na die laaimodus; tydens die selfskoonmaakproses, om die selfskoonmaakmodus vooraf te beëindig, druk die aan/af-knoppie en die masjien sal na die laaimodus terugkeer.

nota

1. Selfskoonmaakmodus is slegs om vloerkop-lugbaan en hardevloer-borselrol skoon te maak. Moenie selfskoon op die matborselrol hardloop nie.
2. Voordat jy die selfskoonmaakmodus aanskakel, maak asseblief eers vuil water in die vuilwatertenk leeg, maak seker dat die masjien stewig op die laaistaander geplaas is, die adapter in die sok ingeprop en aan die laaistaander gekoppel is. Die skoonwatertenk behou minstens 1/2 watervolume; Maak asseblief weer die vuilwatertenk skoon nadat u selfreiniging voltooi het.
3. Wanneer die battery minder as of gelyk aan 10% krag is, kan die selfreinigende modus nie aangeskakel word nie, en dit kan normaal aangeskakel word nadat dit vir 'n tydperk gelaai is.

Skoon watertenk leë aanwyser

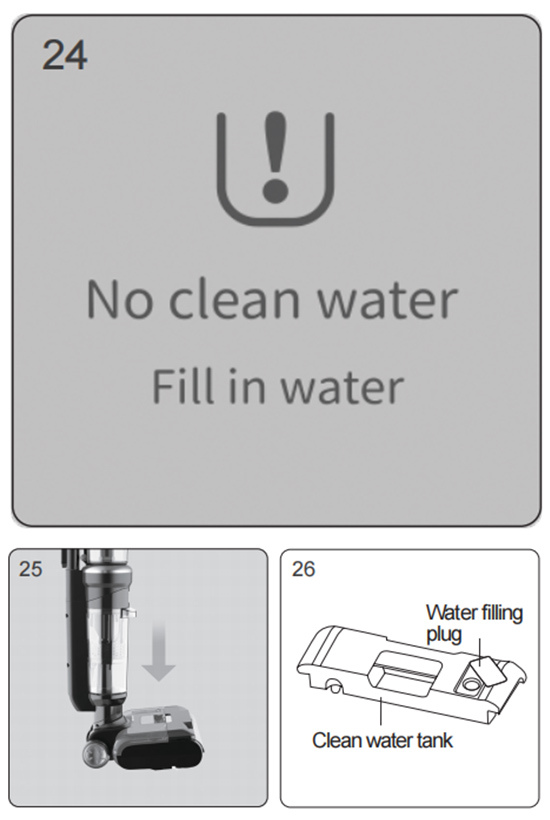

Wanneer die waterbespuitingsfunksie gebruik word, wys die stem/skerm "Geen skoon water, vul water in" (Fig 24 en Fig 25 wys afwisselend), skakel asseblief die masjien af ​​en voeg water by die skoonwatertenk. Wanneer jy die clea self gebruik skoon modus, as daar bespeur word dat daar geen water in die skoonwatertenk is nie, sal die borselrol selfreiniging gestop word. Om voort te gaan met selfreiniging, voeg asseblief water by die skoonwatertenk en maak die vuilwatertenk leeg, en herbegin dan die selfskoonmaakmodus.

nota

Wanneer jy skoon water byvoeg, kan jy die toegeruste JIMMY skoonmaakoplossing byvoeg, die verhouding is ongeveer 1 botteldop skoonmaakoplossing tot een vol watertenk, die watertemperatuur kan nie 40°C oorskry nie.

Maak skoonwatertenk vol: Nadat u die skoonwatertenk verwyder het, maak die watervulprop oop, draai dit na die kant om die waterinlaatgat bloot te lê, gooi skoon water en skoonmaakoplossing in, prop dan terug na die oorspronklike posisie en installeer die skoon watertenk tot vloerkop. (Fig 26)

Vuilwatertenk vol aanwyser Wanneer die regop stofsuier bespeur dat die vuilwatertenk vol is, sal die hele masjien stop en 'n stemherinnering gee. Maak asseblief die vol vuilwatertenk skoon en sit dit terug. (Fig 27 en Fig 28 wys afwisselend) Wanneer dit bespeur word dat die vuilwatertenk vol is in selfskoonmaakmodus, sal die masjien ophou werk en 'n stemherinnering gee. Maak asseblief die vol vuilwatertenk skoon en sit dit terug. Skoonmaak van vuilwatertenk: Haal die vuilwatertenk se boonste deksel en filterraam uit, gooi die vuil water uit, sit die vuilwatertenk bymekaar nadat dit gewas is, en sit dit terug op die vloerkop. (verwys na "Skoonmaak en instandhouding van vuilwatertenk" vir besonderhede）

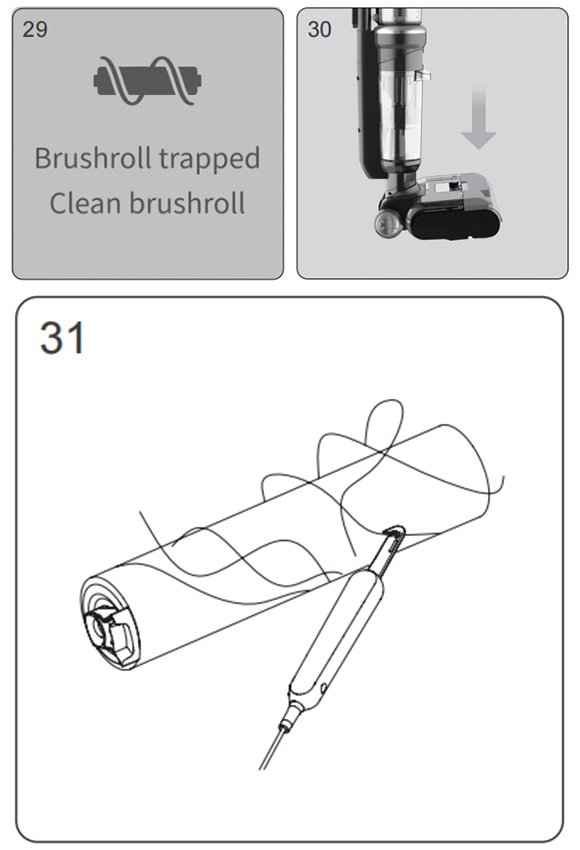

Borselrol vas aanwyser Wanneer die skoonmaker in werk- of skoonmaakmodus is, as die borselrol vas is, sal die hele masjien stop en 'n stemherinnering gee. (Fig 29 en Fig 30 word om die beurt vertoon) Haal asseblief die kwasrol uit, maak die vreemde materiaal of verstrengelde hare op die kwasrol skoon. Borselrol skoonmaak: Nadat jy die venster verwyder het, trek borselrol uit, gebruik die lem op die skoonmaakkwas om die hare wat op borselrol kronkel te sny, en maak die vreemde materiaal wat aan die borselrol en vloerkop vas is skoon, installeer borselrol en venster terug. (Fig 31) (verwys na " Skoonmaak en onderhoud van vloerkopsamestelling " vir besonderhede)

Lugpad geblokkeerde aanwyser Wanneer die regop skoonmaker in werkende of selfskoonmaakmodus is, as die lugpad geblokkeer is, sal die masjien ophou werk en 'n stemherinnering gee. Volg asseblief die instruksies op die skerm om die moontlike geblokkeerde dele na te gaan en skoon te maak. As die handstofsuier werk, as die lugpad geblokkeer is, sal die stofsuier outomaties stop. Op hierdie tydstip moet die stofbeker en HEPA skoongemaak word. (Die inhoud wat op die skerm vertoon word, is: die verstopping van die regop stofsuier word in Fig 32-1、32-2、32-3、 32-4、32-5 getoon, en die blokkasie van die handstofsuier word getoon in Fig 32-1, 32-2)
Skoonmaak van die lugpad: 1. Haal die vuilwatertenk uitmekaar, haal die vuilwatertenk se boonste deksel en filter uit, was alle dele en hulle sit terug. 2.Gebruik pypborsel om die vuilheid, vreemde voorwerpe en hare binne-in lugbaan van vloerkop skoon te maak. 3.Verwyder die stofbeker, maak die stofbeker leeg, verwyder HEPA, haal dan sikloon uit en haal dit uitmekaar, maak alle dele skoon en sit die stofbeker weer aanmekaar. (Verwys na "Skoonmaak en Onderhoud" vir besonderhede)

Stemfunksie Die stem van die nuwe masjien is by verstek aangeskakel, druk die dempknoppie om die stemfunksie af te skakel; druk weer die dempknoppie om die stemfunksie aan te skakel. (Fig 33) Let wel: Wanneer 'n handstofsuier gebruik word, is daar geen stemfunksie nie.

Batterykragaanwyser Wanneer die regop skoonmaker werk, as die stem herinner aan "Lae battery. Laai asseblief die battery", gebruik dit asseblief nadat dit gelaai is. (Fig 34) Wanneer die regop skoonmaker werk, as die stem herinner "Lae battery. Masjien sal binnekort afgeskakel word. Laai asseblief die battery", is die krag op die punt om uitgeput te wees, en dit sal outomaties afskakel. Moet laai vir gebruik. Wanneer 'n stofsuier gebruik word, wys die ikoon op die regter boonste hoek van die skerm die linkerbatterykrag: volle rooster beteken 75% tot 100% battery; 3/4 rooster beteken 50% tot 75% battery; 1/2 rooster beteken 25% tot 50% battery; 1/4 rooster beteken 1% tot 25% van die battery; die leeg beteken dat die battery leeg is, en dit moet gelaai word voor gebruik.

Skoonmaak en Onderhoud Vuilwatertenk skoonmaak (Fig 35) Nadat jy die stofsuier afgeskakel het, verwyder die vuilwatertenk, lig die watertenk se boonste deksel op, en verwyder die skuimfilterraam daarvan, maak die flipdeksel van die skuimfilterraam oop, haal die skuimfilter uit. Gooi vuil water en vuilheid in die watertenk uit, was dan die vuilwatertenk, watertenkbedekking, skuimfilterraam en skuimfilter. As daar vreemde stowwe in die vuilwatertenkpyp is, kan dit met 'n skoonmaakborsel skoongemaak word; droog bogenoemde dele na was. En monteer dan al die dele terug in die vuilwatertenk. Let wel: 1. Nadat u 'n regop stofsuier gebruik het, word dit aanbeveel om die vuil tenk onmiddellik skoon te maak; 2. Wanneer jy die filter weer installeer, moenie die swart sagte rubber onder die filter invou nie. Vloerkop skoonmaak (Fig 36) Nadat die borselrolvenster, borselrol, skoonwatertenk en vuilwatertenk verwyder is, steek die skoonmaakborsel deur die sirkelvormige gaatjie onder die installasieposisie van die vuilwatertenk om vreemde stowwe en skubbe in die pyp skoon te maak, en die verstopte hare; Gebruik die lem op die skoonmaakkwas sny die verstrengelde hare op die borselrol af; Vee die vuil dele van die masjien af ​​(die borselrol kan in die bybehorehouer geplaas word om te droog). Let wel: Moenie die vloerkop afsonderlik was nadat die borselrol verwyder is nie.

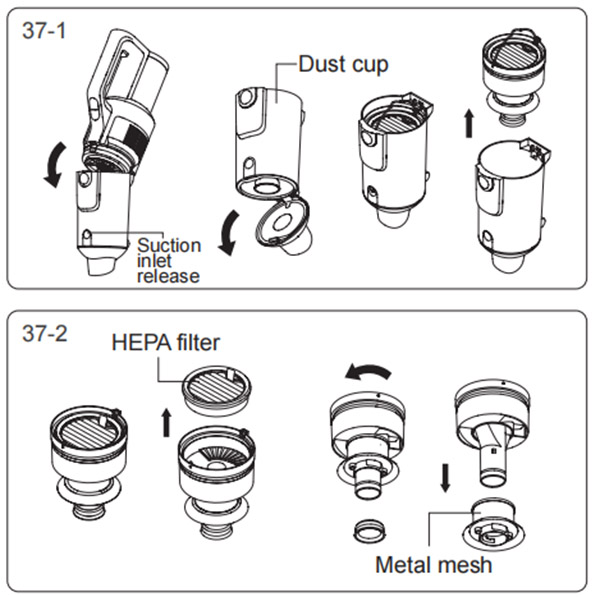

Stofbeker skoonmaak (Fig37-1,37-2) Druk die stofbeker-losmaakknoppie om die stofbeker van die handstofsuier te verwyder; druk die suiginlaat-losmaakknoppie om die suiginlaat oop te maak en die stofbeker leeg te maak; Haal die sikloonsamestelling uit; Haal die HEPA-filter uit; Hou die metaalgaas vas, draai dit om die metaalgaas te ontsluit, en verwyder dit dan afwaarts. Nadat u elke deel skoongemaak, afgevee en gedroog het, monteer die stofbeker om die beurt en installeer dan op die handstofsuier.
